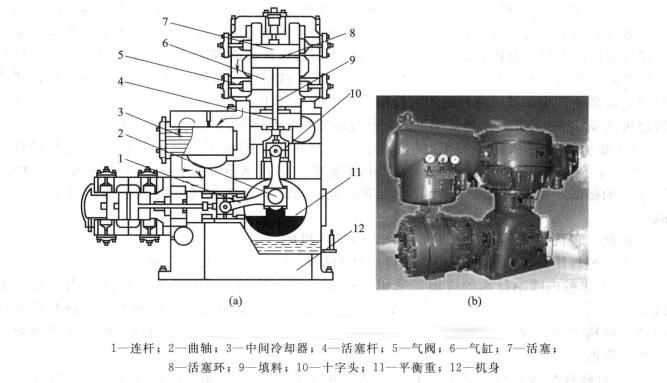

如图下图所示为的结构示意图。机器结构为l型，两级压缩。图中垂直列为一级气缸，水平列为二级气缸。可以把图中零件分为四个部分。
工作腔容积部分是直接处理气体的部分，以一级缸为例，它包括∶气阀5、气缸6、活塞7等。气体从一级气缸上方的进气管进入气缸吸气腔，然后通过吸气阀进入气缸工作腔容积，经压缩提高压力后再通过排气阀到排气腔中，最后通过排气管流出一级气缸。活塞通过活塞杆4由传动部分驱动，活塞上设有活塞环8以密封活塞与气缸的间隙，填料9用来密封活塞杆通过气缸的部位。
传动部分是把电动机的旋转运动转化为活塞往复运动的一组驱动机构，包括连杆1、曲轴2和十字头10 等。曲柄销与连杆大头相连，连杆小头通过十字头销与十字头相连，最后由十字头与活塞杆相连。
机身部分用来支承（或连接）气缸部分与传动部分的零部件，此外还可安装其他辅助设备。
辅助设备是指除上述主要的零部件外，为使机器正常工作而设的相应设备。如向运动机构和气缸的摩擦部位供润滑油的油泵和注油器;中间冷却器 3;当需求的气量小于压缩机正常供给的气量时，以使供给的气量降低的调节系统。此外，在气体管路系统中还有安全阀、滤清器、缓冲容器等。
