下图分别为风冷、水冷螺杆式空气压缩机系统流程图。

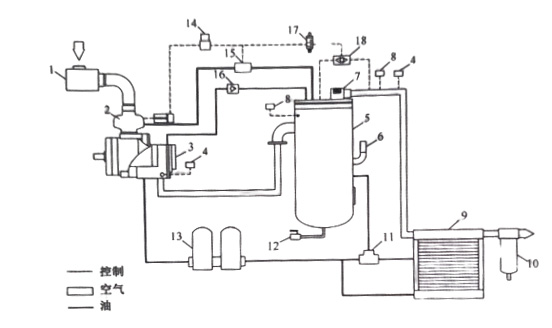

上图为工作流程图，1、空气过滤器；2、进气阀；3、主机；4、温度传感器；5、油气桶；6、安全阀；7、最小压力阀；8、压力传感器；9、冷却器；10、气水分离器；11、温控阀；12、排污阀；13、油过滤器；14、容调阀；15、放空阀；16、单向阀；17、电磁阀；18、梭阀

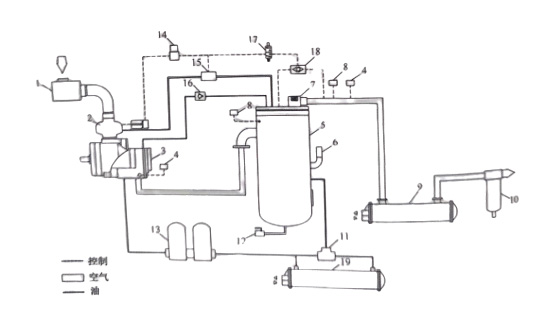

上图为工作流程图，1、空气过滤器；2、进气阀；3、主机；4、温度传感器；5、油气桶；6、安全阀；7、最小压力阀；8、压力传感器；9、后冷却器；10、气水分离器；11、温控阀；12、排污阀；13、油过滤器；14、容调阀；15、放空阀；16、单向阀；17、电磁阀；18、梭阀；19、油冷却器；
