连杆的结构

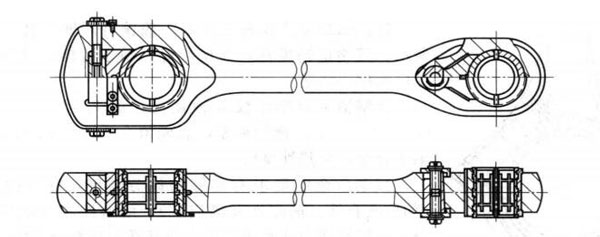

连杆分为开式和闭式两种。闭式连杆（下图）的大头与曲柄轴相连，这种连杆无连杆螺栓，便于制造，工作可靠，容易保证其加工精度，常用于大型空压机。
现在普遍应用的是开式连杆。开式连杆包括杆体、大头。小头三部分。大头分为与杆体连在一起的大头座和大头盖两部分，大头盖与大头座用连杆螺栓连接，螺栓上加有防松装置，以防止螺母松动。在大头盖和大头座之间加有垫片，以便调整大头瓦与主轴的间隙。杆体截面有圆形、矩形、工字形等。圆形截面杆体加工方便，但在同样强度下，其运动重量最大。工字形的运动重量。但加工不方便，只适干模锻或铸造成形的大批生产中应用。
开式连杆大头又分为直剖式和斜剖式两种。如图 2-36 所示为直剖式，斜剖式如图 2-37 所示。连杆大头斜剖的目的是使连杆的外缘尺寸减小，既方便装拆，又便于活塞连杆组件直接从气缸中取出，但斜剖式连杆大头加工较复杂，故不如直剖式应用广泛。
